风机盘管是水系统中央空调末端设备，用于舒适性空调使用。主要由换热器，风机等组成，其工作原理是由两个循环系统构成—风循环和水循环。水循环是中央机房过来的冷水（热水）经过水管在换热器内循环。

　　风循环是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

　　其中，卧式暗装型要配合风管和风口使用。虽然风机盘管种类较多，但其结构、功能、原理大同小异。

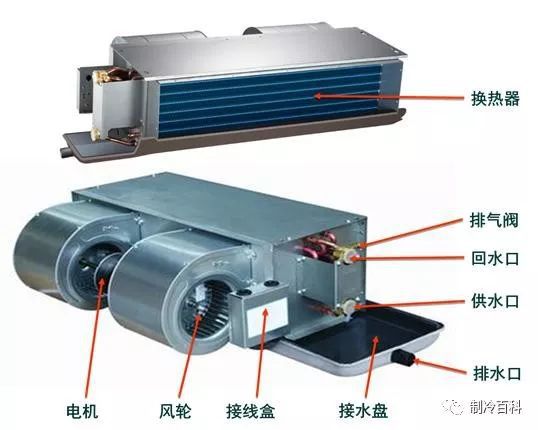

　　我们先了解下风机盘管主要构成部分：电器盒、电机、风轮、风机固定板、表冷器、表冷器托盘、凝水盘。

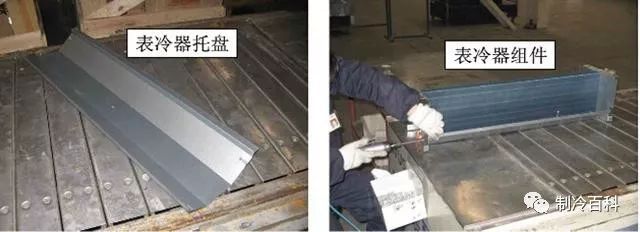

　　2、把表冷器固定在托盘上，要注意期间表冷器没有翅片倒坏、翅片太湿、表面出现白灰状物体等不良现象。

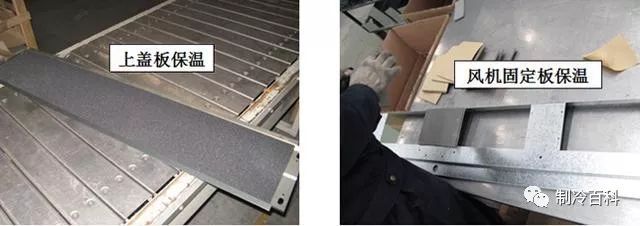

　　上盖板保温采用的是黑色海绵，保温隔音效果不错，要注意粘贴到位、没有褶皱、漏洞、歪斜等现象。最后在风机固定板贴上海绵板。

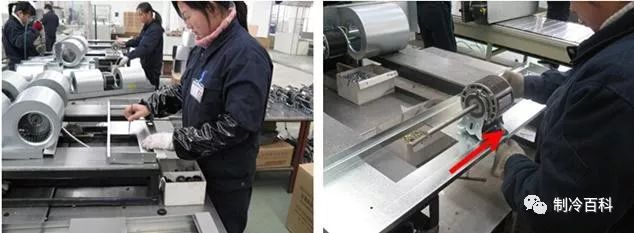

　　首先检查风机的风轮有没有凹凸等变形现象，检查合格后，把风机和电机安装在一起，期间一定注意风轮不要安装反了。

　　首先注意电机线一定放在电机组件下面空隙的地方，以防导线损坏，发生漏电事故。然后用气动枪固定电机组件，上盖板，托盘。

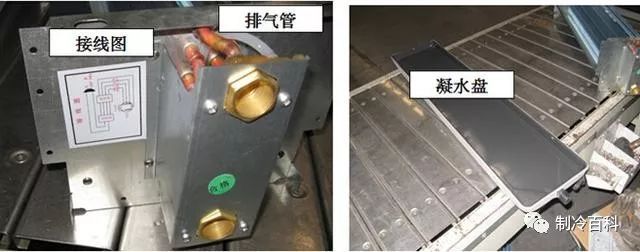

　　贴上接线图，一定注意牢固美观，无褶皱。然后把排气管插到排气阀上，注意出口朝下。

　　首先接线端子与固定板安装固定在一起，用螺丝钉连接。然后取电机线，按照“黑—低、蓝—中、红—高、黄—零”的顺序将电机线插接到接线排上，插接要牢固，以免出现脱落的现象。

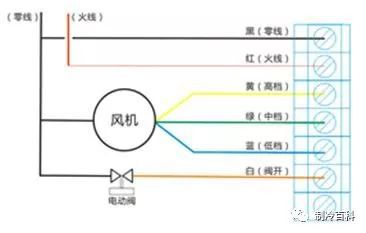

　　按照图示进行接线号线号线号线号线接抵挡，把每根线插入端口，用螺丝刀顺时针拧紧。

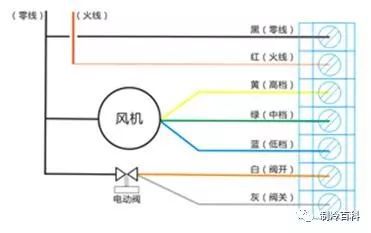

　　按照图示进行接线号线号线号线号线号线接开阀，把每根线插入端口，用螺丝刀顺时针拧紧。

　　按照图示进行接线号线号线号线号线号线号线接关阀，把每根线插入端口，用螺丝刀顺时针拧紧。

　　买球的app

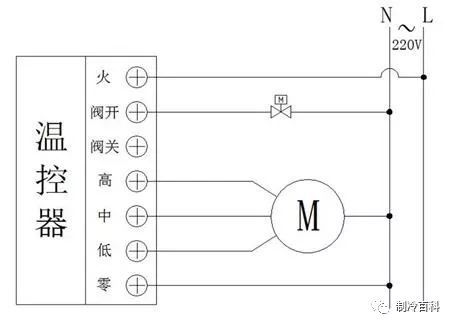

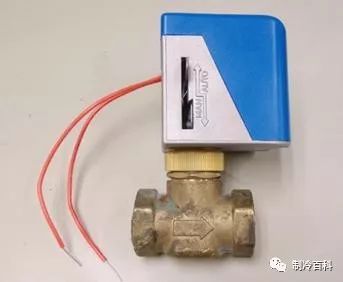

　　执行器是两线式，接零线和开阀线，无固定的连接，可任意接这两根线。更换时要关闭温控面板。

　　阀体为截止阀，有方向，接入水管时要注意水流方向与阀的方向是否一致，否则制冷量下降甚至不制冷。

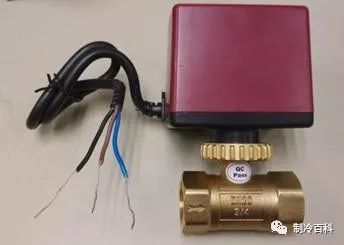

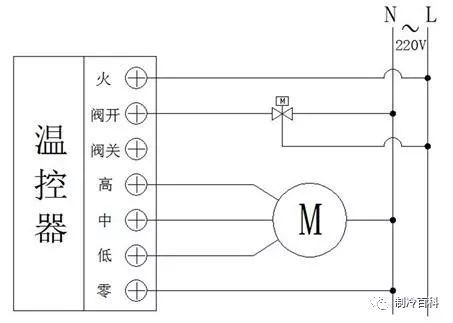

　　执行器为三线式，接线方式为：棕色线接电源火线，黑色线接电源零线，蓝色线接开阀线。严格执行，不可接错。更换时必须将风机盘管电源断开，不可只关闭温控面板，以免触电。阀体为球阀，理论上无方向。

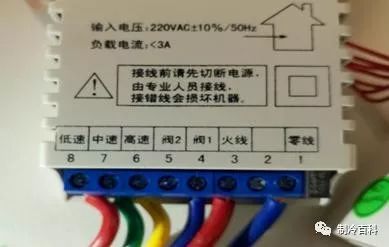

　　以下这种温控器电动阀接线柱未标开阀、关阀，只标出阀1、阀2，通常情况阀1为开阀，阀2为关阀。

　　若不确定可先接入火线和零线，通电，然后将面板关闭或在非制冷的模式，用电笔测量阀1、阀2接线柱，有电的为关阀，无电的为开阀；又或者在制冷的模式下，有电的为开阀，无电的为关阀。
